Saulės elektrinė – viena agresyviausių aplinkų plastikui: tiesioginė saulė visą dieną, iki +70 °C įkaistantys moduliai vasarą, šaltis žiemą ir nuolatinis vėjo judinimas. Netinkami tvirtinimo dirželiai čia subyra per 1–2 sezonus, o nukritęs DC kabelis ant stogo dangos ar žemės yra ne tik gedimas, bet ir gaisro rizika. Šiame straipsnyje – kokius dirželius rinktis saulės moduliams ir kiek jų realiai prireiks.
Trys reikalavimai dirželiams saulės elektrinėje
- UV stabilizuotas poliamidas PA66. Tik juodi dirželiai su UV stabilizatoriais išlaiko elastingumą po metų saulėje. Balti arba spalvoti dirželiai iš perdirbto plastiko skirti vidaus darbams ir lauke pradeda trupėti jau po pirmos vasaros.
- Darbinė temperatūra bent −40…+85 °C. Po moduliu temperatūra vasarą siekia +60…+75 °C, o žiemą dirželis turi atlaikyti šaltį neplyšdamas.
- Atsargos stiprio. Vėjas judina kabelius tūkstančius kartų per dieną, todėl rinkitės plotį su atsarga: bent 3,6 mm pavieniams DC kabeliams ir 4,5–4,8 mm kabelių pluoštams.
Visi Kraften Premium dirželiai yra juodi, iš pirminio PA66 su UV stabilizatoriais, darbinė temperatūra −40…+85 °C, degumo klasė UL94V-2.
Kokius dydžius rinktis
| Kur tvirtinama | Rekomenduojamas dydis | Kodėl |
|---|---|---|
| Vienas DC kabelis (4–6 mm²) prie konstrukcijos profilio | 200×3,6 mm | Apjuosia iki Ø 52 mm – užtenka kabeliui ir profilio briaunai, laiko iki 18 kg |
| 2–4 kabelių pluoštas po moduliais | 250×4,5 mm | Platesnis dirželis mažiau pjauna izoliaciją, iki 22 kg |

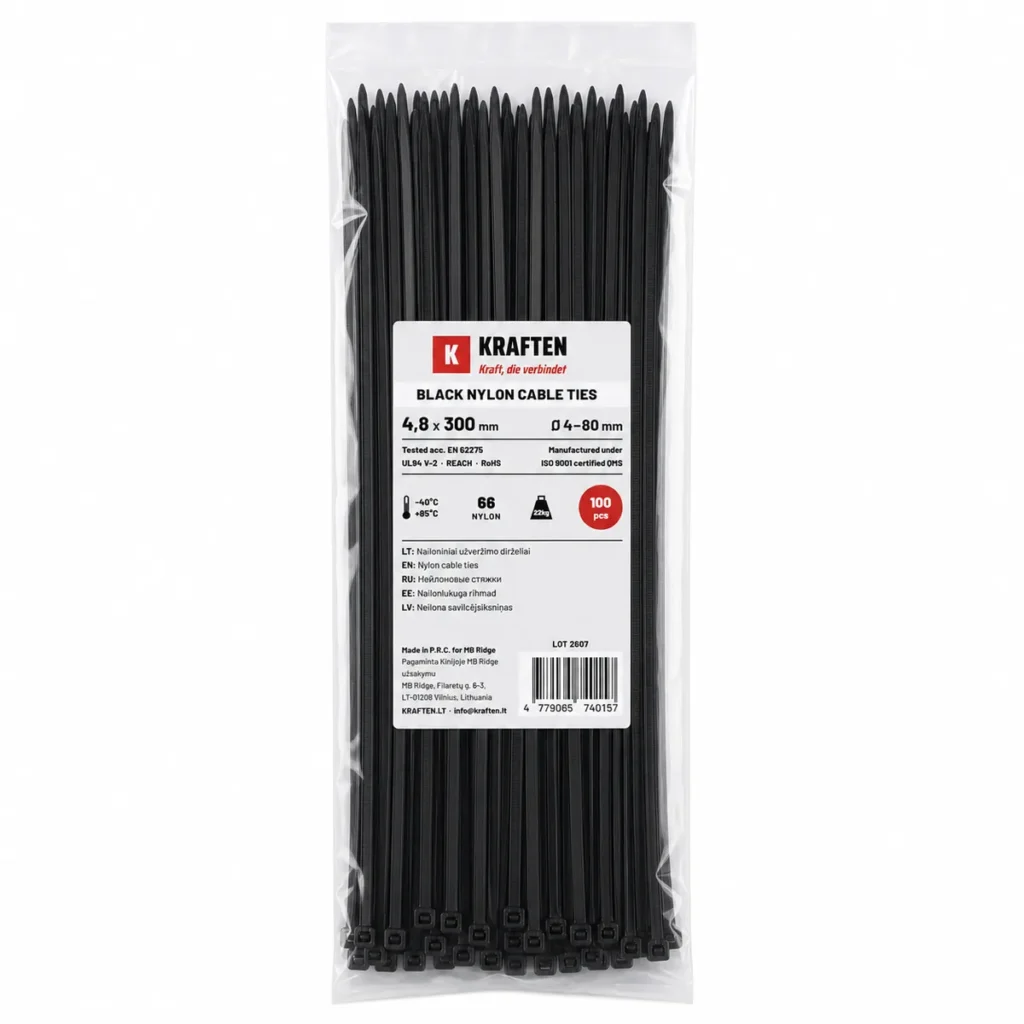

| Kabelių trasa prie C profilio ar tinklinio latako | 300×4,8 mm | Ilgio užtenka apjuosti profilį kartu su kabelių pluoštu |
| Storas AC kabelis, inverterio linija, keli lovelių sujungimai | 370×7,6 mm | Stipriausias – iki 45 kg, atlaiko vibraciją ir vėjo apkrovą |
| Optimizatorių / mikroinverterių laidai | 150×3,6 mm | Trumpas ir stiprus, lengva dirbti ankštoje vietoje |
Visų dydžių kainos ir likučiai – dydžių ir kainų lentelėje.
Kiek dirželių reikia elektrinei?
Praktinė norma montuotojams – kabelį tvirtinti kas 30–50 cm, kad jis negulėtų ant stogo dangos ir nesiūbuotų vėjyje. Orientaciniai kiekiai:
- 10 kW elektrinė ant namo stogo (apie 22–25 moduliai): 150–250 dirželių, t. y. 2–3 pakuotės po 100 vnt. Dažniausiai 200×3,6 mm ir 250×4,5 mm.
- 30 kW ant pramoninio stogo: 500–700 dirželių, 5–7 pakuotės. Pridėkite 370×7,6 mm pagrindinėms trasoms.
- Antžeminė 100 kW elektrinė: 1 500–2 500 dirželių. Nuo 1 000 vnt. verta prašyti B2B pasiūlymo.
Visada imkite apie 15 % atsargą: dalis dirželių nutrūksta veržiant, dalis nukerpama per trumpai, dalis lieka serviso darbams.
Montavimo klaidos, kurios trumpina dirželių amžių
- Per stipriai suveržta. Dirželis, įsirėžęs į kabelio izoliaciją, karštą dieną ją pažeidžia. Veržkite tiek, kad kabelis nejudėtų, bet nebūtų suspaustas.
- Aštrus nupjautas galas. Pjaukite lygiai su užraktu – kyšantis kampas rėžia gretimų kabelių izoliaciją ir montuotojų rankas.
- Montavimas šaltyje. Žemiau −10 °C poliamidas sustandėja ir veržiant gali trūkti. Laikykite pakuotę kišenėje ar šiltoje kabinoje ir naudokite iš karto.
- Dirželis vietoje kabelio laikiklio ant aštrios briaunos. Ant aštrių konstrukcijos kampų dėkite apsauginę įvorę arba kraštą apsaugokite guminiu profiliu.
Trumpai
Saulės elektrinei tinka tik juodi UV stabilizuoti PA66 dirželiai su nurodyta darbine temperatūra. Pagrindiniai dydžiai – 200×3,6, 250×4,5 ir 300×4,8 mm, pagrindinėms trasoms – 370×7,6 mm. 10 kW elektrinei užtenka 2–3 pakuočių po 100 vnt. Užsakymai iki 14:00 išsiunčiami tą pačią dieną, pristatymas per Omniva paštomatus visoje Lietuvoje per 1–2 darbo dienas.
